Déployer Windows avec WDS et MDT 2013

Lorsque vous devez installer plusieurs centaines d’ordinateurs, il est indispensable d’utiliser un système de déploiement. Il en existe quelques-uns, mais nous nous pencherons aujourd’hui sur la technologie de Microsoft : WDS (Windows Deployment Services) & MDT (Microsoft Deployment Toolkit).

Prérequis

En général, pour un déploiement par PXE voici l’architecture minimum à avoir dans votre environnement :

  • 1 serveur avec les rôles AD + DNS + DHCP
  • 1 serveur avec le rôle WDS + MDT 2013
  • Optionnel : 1 serveur WSUS
  • Optionnel : Créer un compte MDTJoinAccount
  • .NET Framework 3.0 sur le serveur WDS

J’ai récemment écrit un article sur la mise en place d’un serveur WDS, ça tombe bien, nous allons utiliser ce serveur et continuer sur ce guide de mise en place d’une solution de déploiement.

Dans ce guide, on aura déjà un serveur AD + DNS + DHCP installé ainsi que le serveur WDS installé précédemment.

On passe maintenant à l’installation de MDT (Microsoft Deployment Toolkit)

Microsoft Deployment Toolkit 2013 nécessite Windows ADK for Windows 8.1. Vous pouvez télécharger le kit directement depuis le serveur WDS, ou bien depuis un autre ordinateur si vous n’avez pas internet sur le serveur. Une fois téléchargé, exécutez le fichier adksetup.exe

Les prérequis pour l’installation MDT 2013 :

  • Microsoft .NET Framework version 3.5 Service Pack 1
  • Windows PowerShell™ version 2.0
  • Windows ADK.

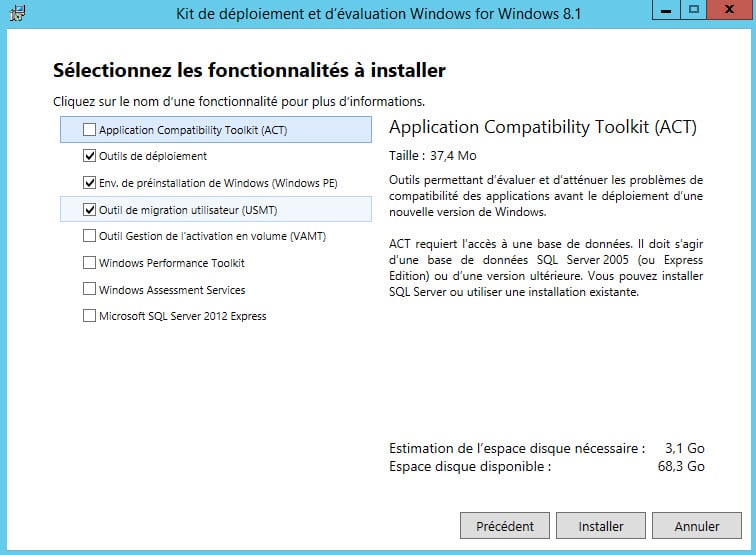

Au cours de l’installation de ADK pour Windows 8.1, sélectionnez les composants suivants (comme indiqué ci-dessous):

  • Outils de déploiement
  • Env. de préinstallation de Windows (Windows PE)
  • Outil de migration utilisateur (USMT) (Ce n’est pas indispensable, mais il est possible que j’en parle dans de futurs articles… alors, soyez prêt !)

AIK-Windows8

 Installer MDT 2013

Maintenant que le Kit de déploiement est installé (ADK) vous pouvez maintenant télécharger et installer MDT 2013 (Microsoft Deployment Toolkit). Pour commencer, télécharger MDT 2013 depuis le site de Microsoft

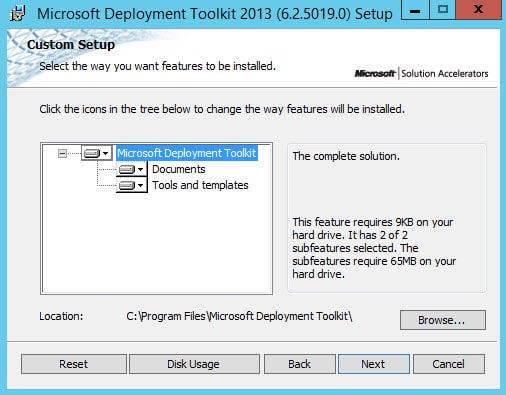

Installez MDT 2013 en utilisant les paramètres par défaut.

Install-MDT-2013

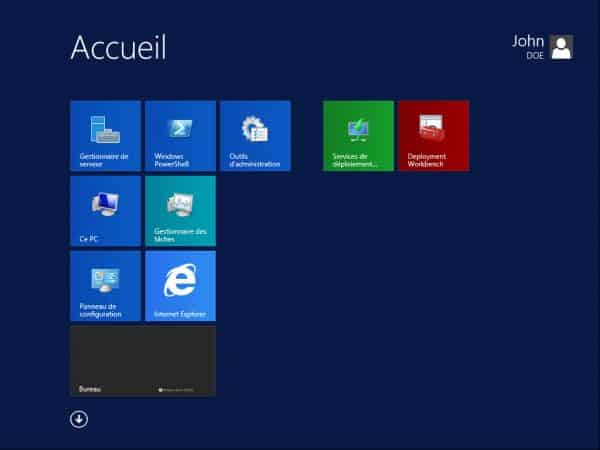

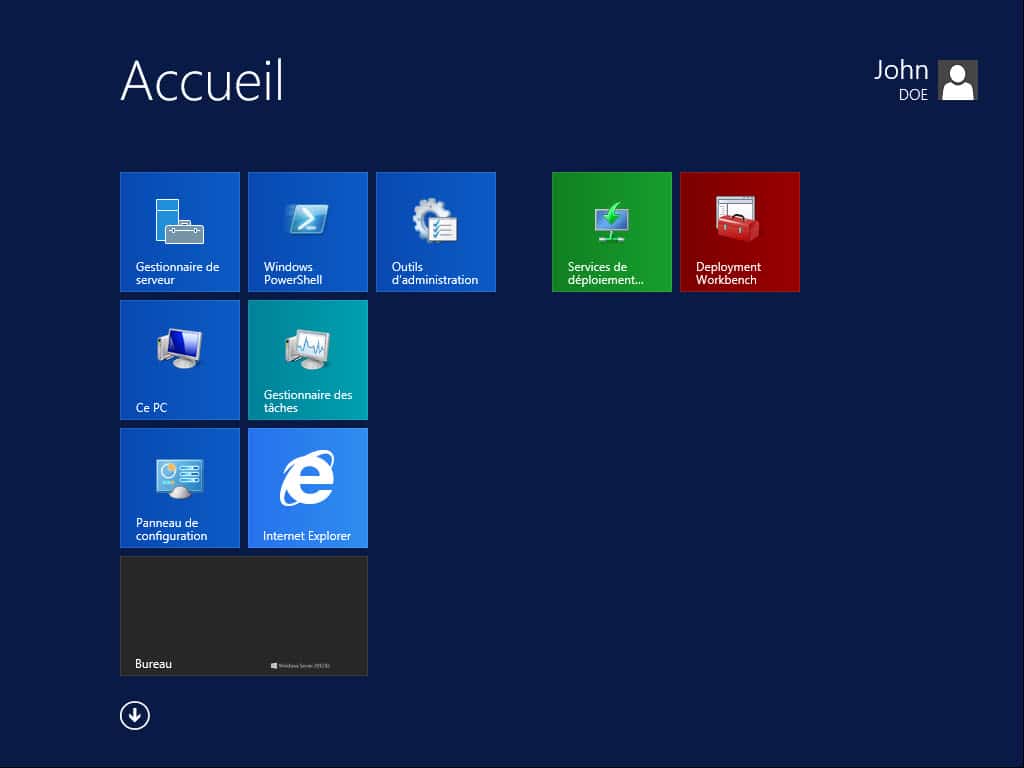

Une fois MDT installé, vous devriez le retrouver dans « tous les programmes » (Deployment Workbench) directement sur votre interface ModernUI. Pour plus de confort, pensez à l’épinglé ou a copié un raccourci sur le bureau.  Nous avons maintenant « Deployment Workbench » sur notre écran d’accueil ou bien sur le bureau. Lancez-le.

pin-workbench

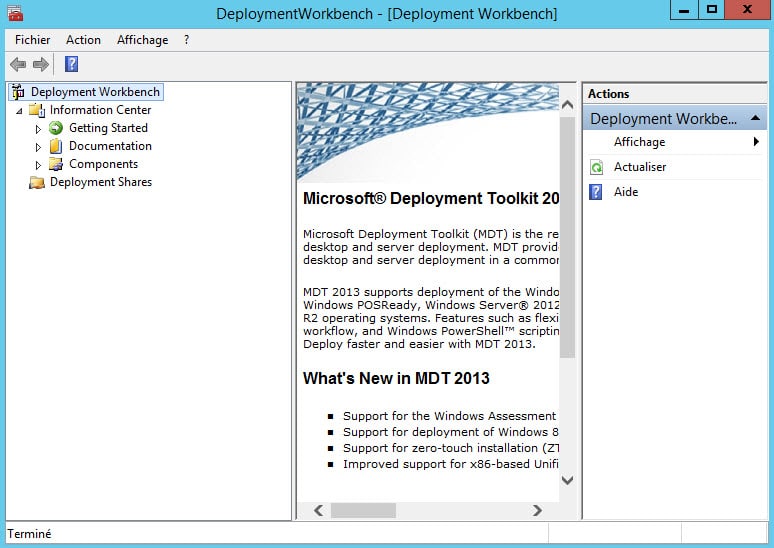

Voici a quoi ressemble le « Deployment Workbench » de MDT 2013

Deployment-Workbench-Interface

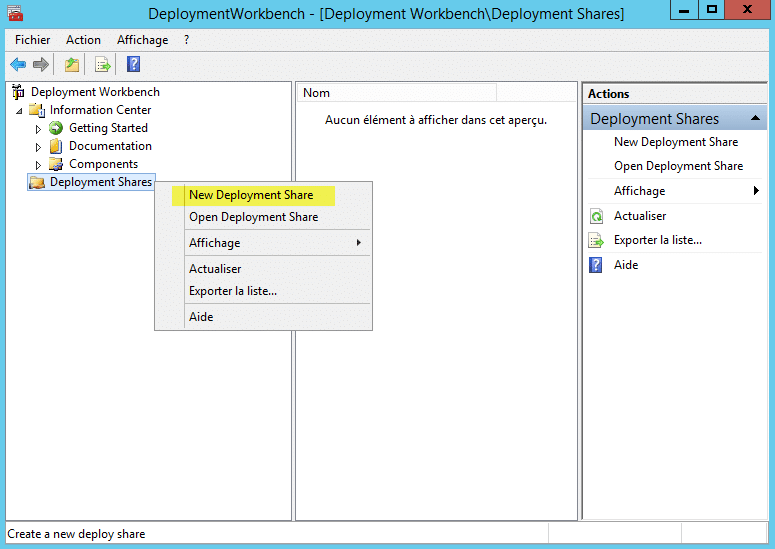

Vous remarquerez sans doute que le « Deployment Shares » est vide, c’est tout à fait normal, c’est à vous de le créer. Pour cela, un petit clic droit sur « Deployment Shares » va nous permettre de le créer.

creer-deployment-share

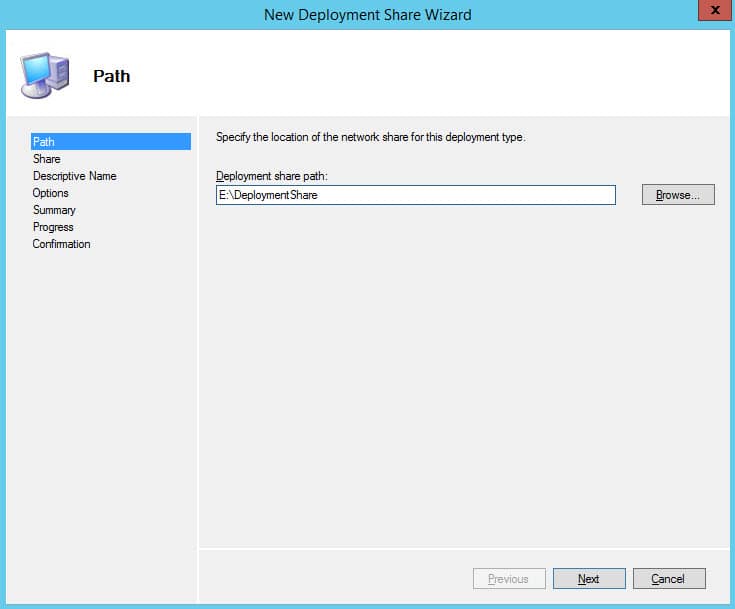

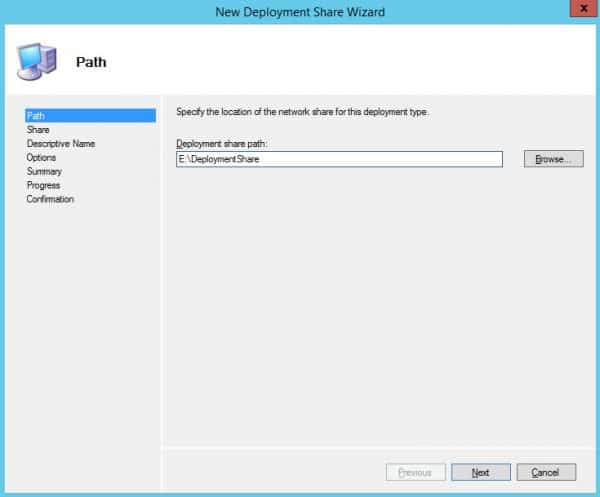

Comme pour le dossier d’installation à distance (RemoteInstall), il est préférable de stocker ce dossier sur un disque séparer de l’OS. Dans ce scénario, il sera donc sur mon disque E:\

path-deployment-share

Ensuite, je laisse les informations par défaut.

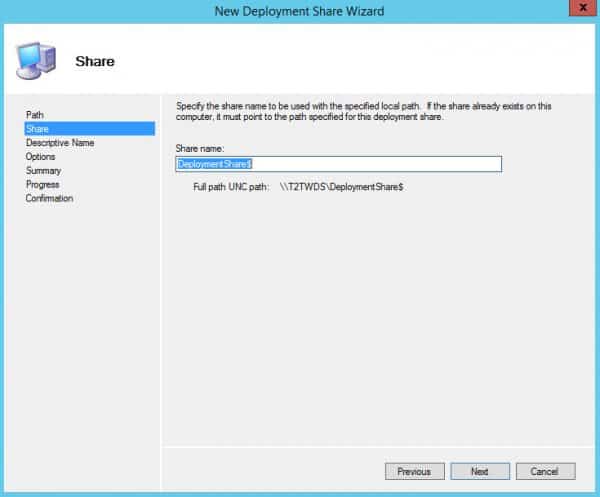

  • Sharename : DeploymentShare$

DeploymentShare

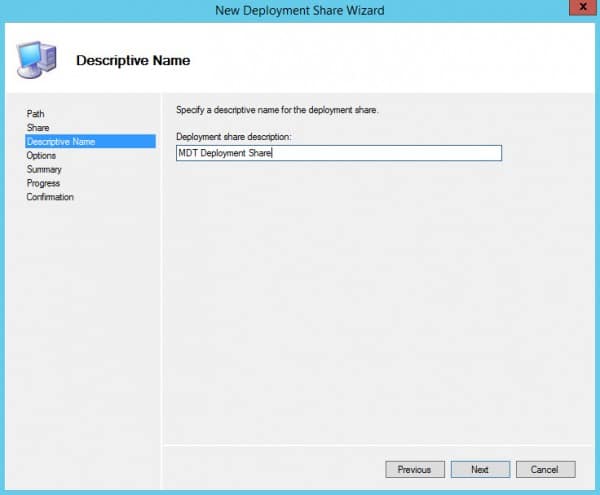

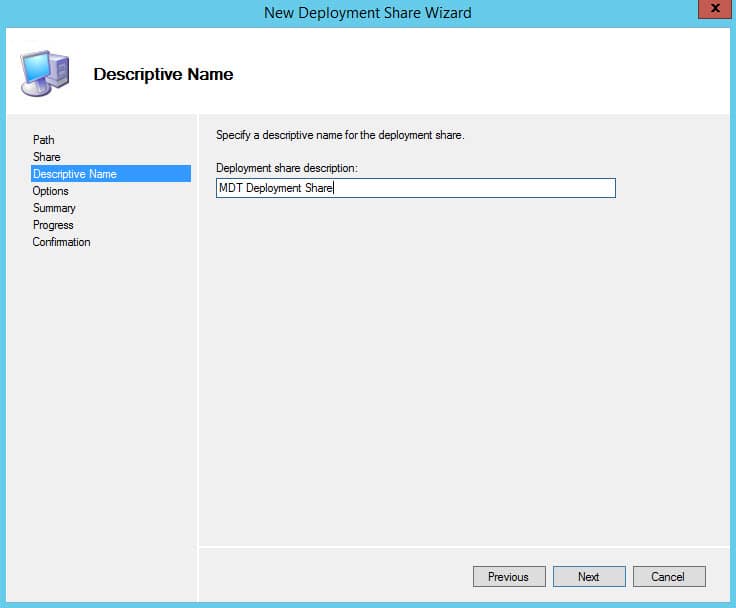

  • Deployment share description : MDT Deployment Share

deploymentshare-descriptions

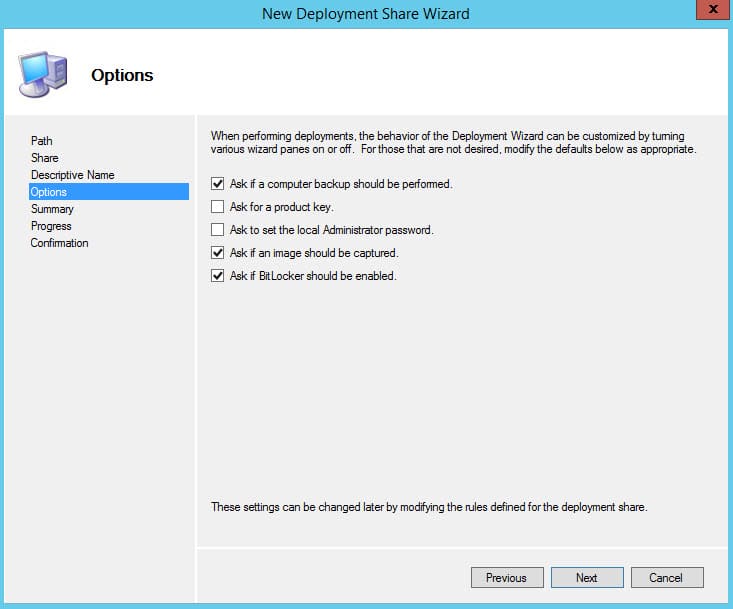

Options : Tout dépend de ce que vous souhaitez faire. Dans ce scénario, je laisserai les options par défaut (ces options peuvent être modifiées plus tard si besoin).

deploymentshare-options

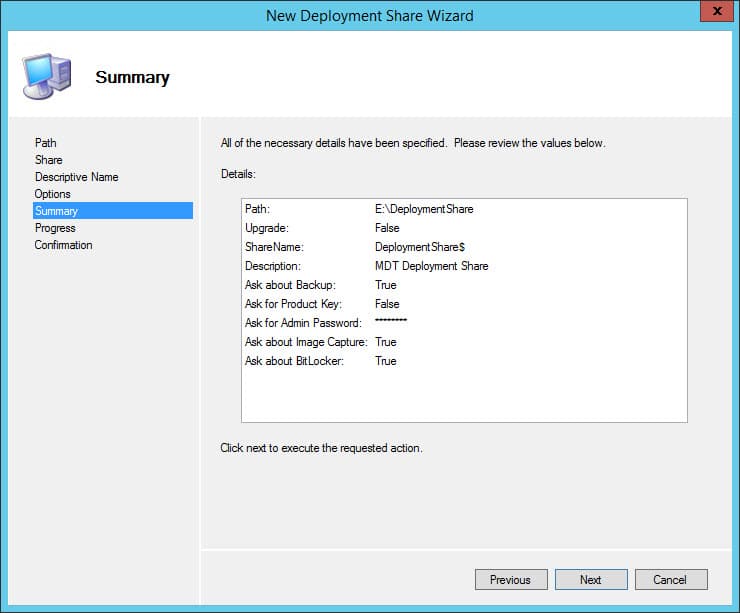

Comme d’habitude, on a le droit à un petit résumé de ce que l’on va installer. On vérifie que tout est OK, et on lance l’installation.

MDT-Summary

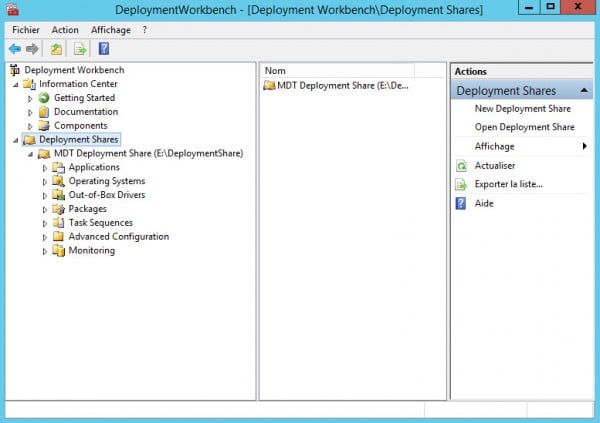

Une fois terminé, vous retournez sur la console Deployment Workbench, vous retrouvez alors votre Deployment Shares précédemment créer. Il y a maintenant beaucoup plus d’options. On va commencer à pouvoir s’amuser !

deploymentshares-sur-workbench

Importer une image dans MDT

Nous allons ici prendre l’exemple d’un déploiement de Windows 8.1. Munissez-vous alors du DVD de l’OS (ou d’un dossier avec tous les fichiers du DVD) que vous souhaitez ajouter dans MDT.

Puis dans la console « Deployment Workbench », dans le dossier Deployment Share, effectuez un clique droit sur Operating System puis sélectionner « Import Operating System »

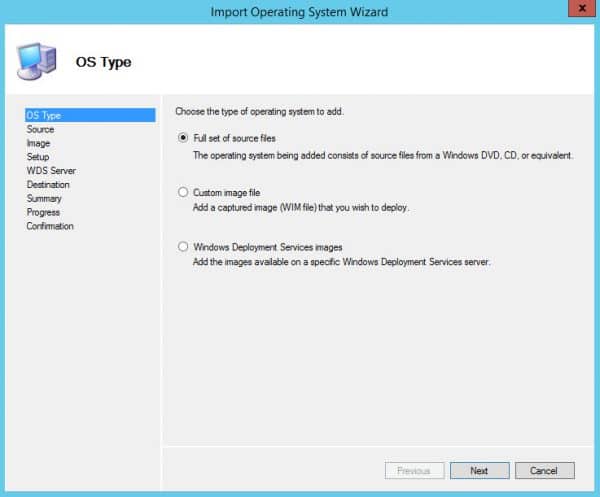

Dans ce scénario, je pars d’une image ISO décompressée. Vous pouvez également partir directement depuis un DVD. Ici, on va donc sélectionner « Full Set of sources files ».

import-os-os-type

Sélectionner la source où sont stockés vos fichiers d’installation de l’OS.

import-os-os-source

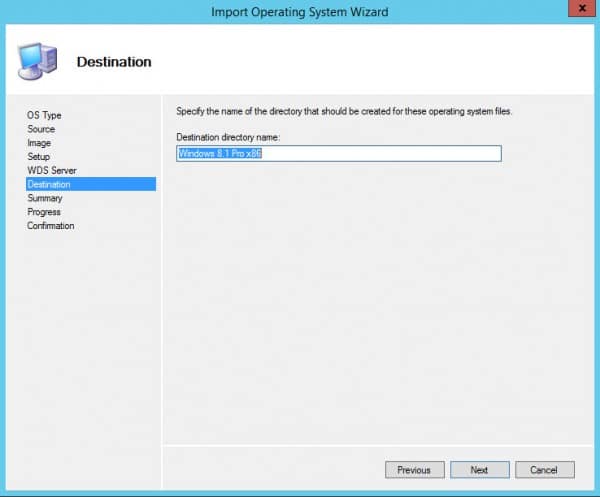

Vous pouvez ici changer le nom du répertoire qui sera créer avec les fichiers de l’OS.

import-os-directory-name

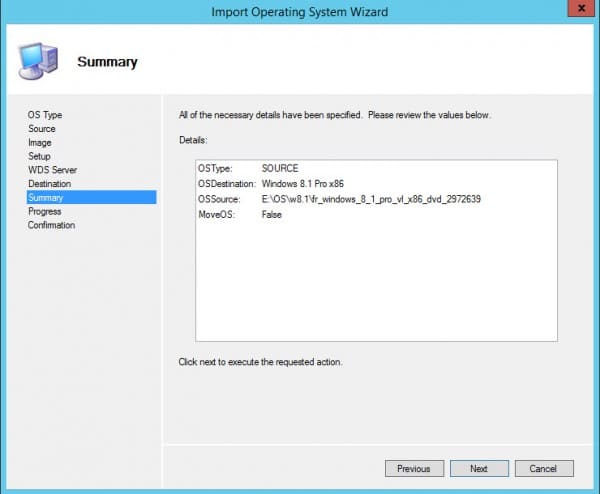

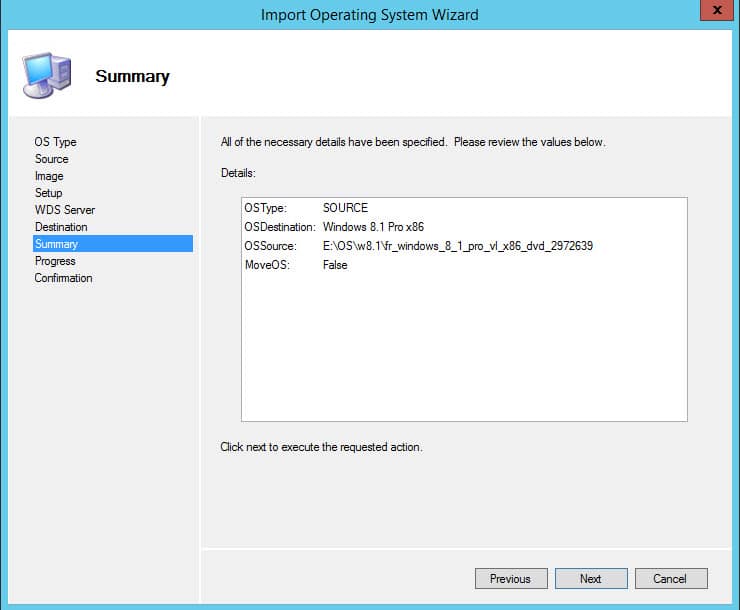

Pour lancer l’intégration, cliquez sur Next. Cela prendra quelques minutes.

import-os-resume

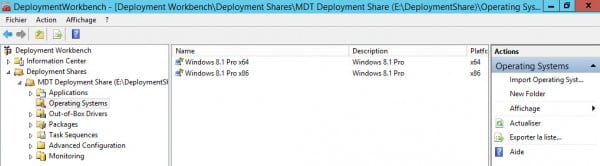

Vous avez maintenant le système d’exploitation qui apparait dans votre console DeploymentWorkbench. Vous pouvez le renommer pour que ce soit plus simple par la suite. Si vous avez plusieurs systèmes ou plusieurs versions, vous pouvez ajouter de nouveau un système via la méthode effectuée plus haut (Ajout d’un Operating Systems).

import-os-finish

Ajouter des applications a vos images

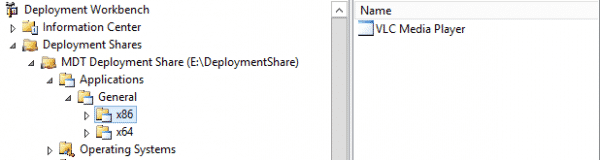

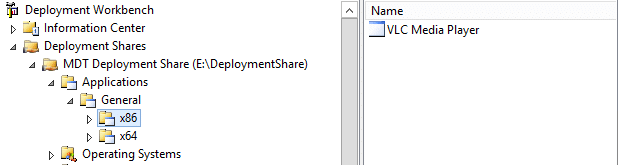

MDT permet également d’installer des applications pendant le déploiement. Dans ce scénario, nous installerons seulement VLC, mais vous pouvez facilement ajouter beaucoup d’autres applications (Office par exemple).

Deploy-Applic

Ajouter des drivers à vos images

Si la machine nécessite des drivers spécifiques alors il faut les télécharger et les extraire dans un dossier sur le serveur (ou sur un partage réseau) avant de les importer. S’il s’agit d’une machine virtuelle avec Hyper-V, Windows 8.1 intègre déjà les drivers requis. Il est important de faire une bonne structure pour les drivers pour référencer les modèles de machine.

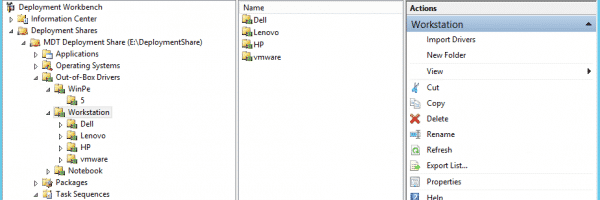

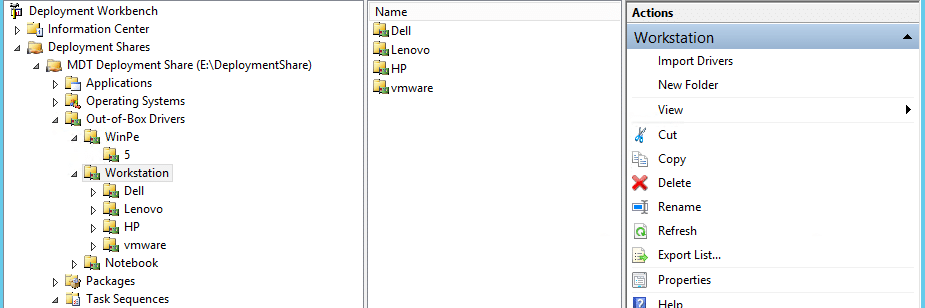

Pour ajouter des drivers, effectuer un clic droit sur « Out-of-Box Drivers »

Deploy-Driver

Ajouter des packages

Ici quand on parle de packages, ont parle de patchs, de langage packs ou encore de Service pack. Attention, il faut bien faire la différence entre applications et packages.

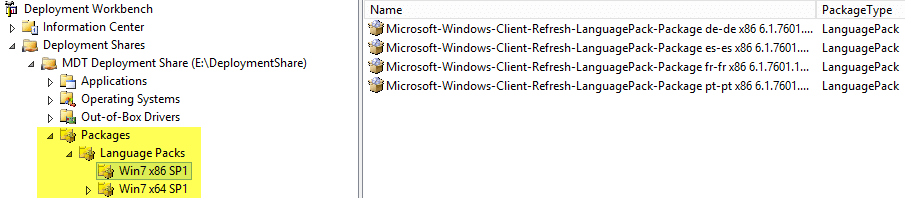

Pour ajouter un package, cliquez droit sur « packages » puis sur « Import OS Packages »

Deploy-Package

Création d’une séquence de tâches

La création d’une séquence de tâche est peut-être la partie la plus complexe du déploiement.

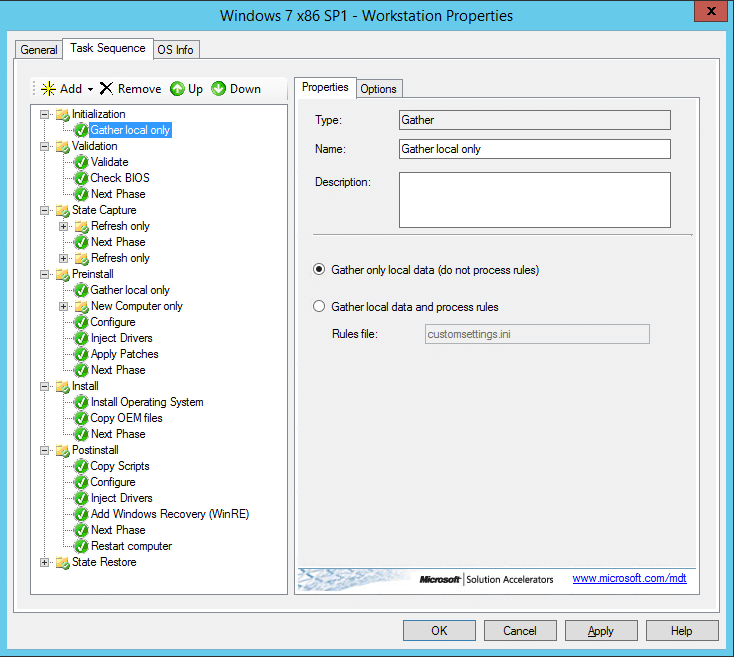

Pour créer une séquence de tâche, cliquez droit sur « Task Sequence » puis cliquez sur « New Task Sequence », ici nous allons pouvoir paramétrer le déploiement de l’image, injection de driver, patch, téléchargement des dernières updates, ect…

Deploy-task

Configurer les paramètres du Deployment Share

Maintenant que l’on a tout mis en place, il est temps de configurer le Deployment Share. Cette partie est bien évidemment à configurer en fonction de la configuration de votre entreprise, mais voici un exemple de ce que j’ai fait pour mon domaine de test.

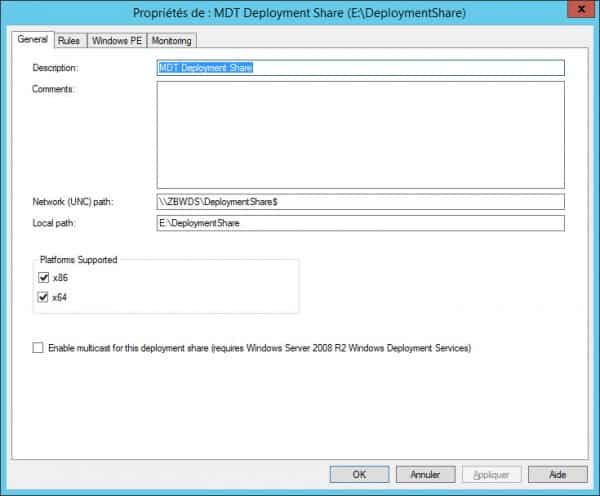

Dans l’onglet général, nous allons trouver le chemin de dossier de déployement mais également les plateformes supportées (x64 & x86). Il est possible d’activer le multicast si votre serveur WDS est en Windows server 2008 R2 et plus.

MDT-DPShare-General

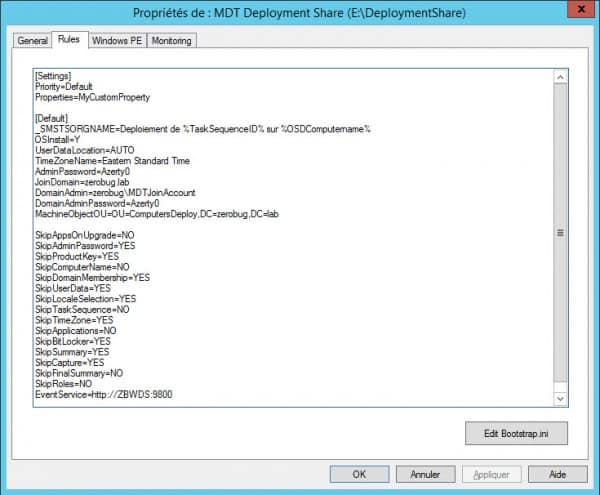

L’onglet Rules nous permet de configurer le fichier customsettings.ini, un des fichiers les plus importants en terme de configuration avec le fichier Bootstrap.ini

Le fichier bootstrap.ini est le fichier de réponse qui est appliqué avant la connexion au partage de distribution. Le fichier customsettings.ini est lui appliqué à partir de la connexion au partage, et ce, jusqu’à la fin du déploiement.

Le fichier CustomSettings.ini est le fichier de configuration principal il permet entre autres de :

  • Cacher des menus
  • Modifier les paramètres régionaux de l’assistance d’installation
  • Définir des actions par rapport à l’environnement (Sous-réseau / MAC Adresse / Etc…)
  • Définir des règles de nommage des machines.
  • Activer/désactiver des composants
  • Et bien d’autres choses, vous pouvez trouver toutes les variables directement dans l’aide d’MDT.

MDT-DPShare-Rules

Voici le contenu de mon fichier customsettings.ini

Et le contenu de mon fichier bootstrap.ini

A savoir que dès lors que vous mettez le fichier Bootstrap.ini, il est nécessaire de mettre à jour votre Deployement Share. Ainsi que de mettre à jour votre image de boot dans WDS.

L’onglet Windows PE permet de configurer l’image de Boot, d’y intégrer des outils comme DART par exemple.

MDT-DPShare-WinPE

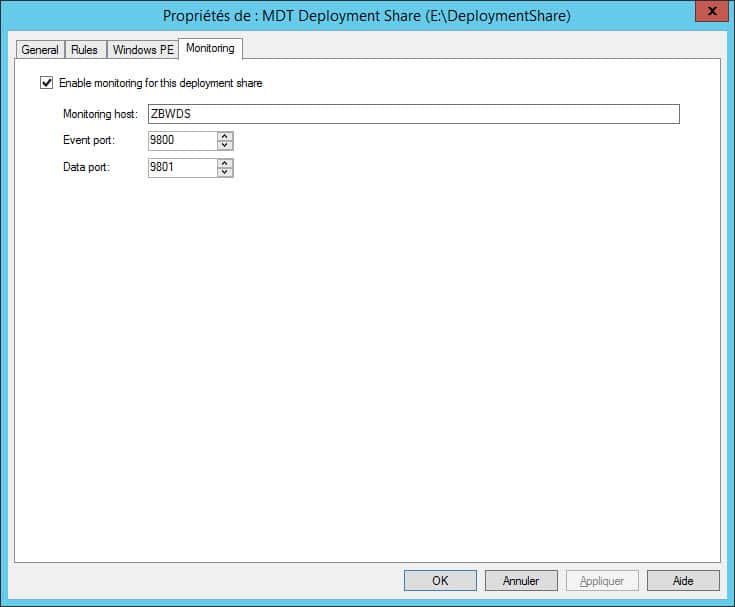

Ensuite, une option très importante si vous souhaitez suivre vos déploiements, c’est le monitoring. Vous pouvez l’activer depuis cet onglet. Alors vous pourrez suivre les déploiements depuis la console MDT > Monitoring.

MDT-DPShare-Monitoring

Mise à jour du Deployment Share

Maintenant que tout est configuré, vous pouvez mettre à jour le Deployment Share, cela aura entre autres pour conséquence de créer votre image de boot. Vous pourrez ensuite l’ajouter dans WDS.

Pour mettre à jour votre Deployment Share, effectuez un clic droit sur « MDT Deployment Share » puis cliquez sur « Update Deployment Share »

Update-Deployment-Share

Ajouter l’image de démarrage dans WDS

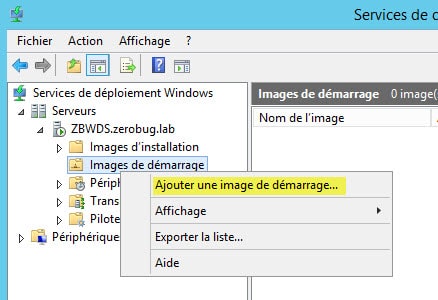

Sur la console WDS > faire un clic droit sur Boot Images > Add Boot Image

WDS-Ajouter-boot

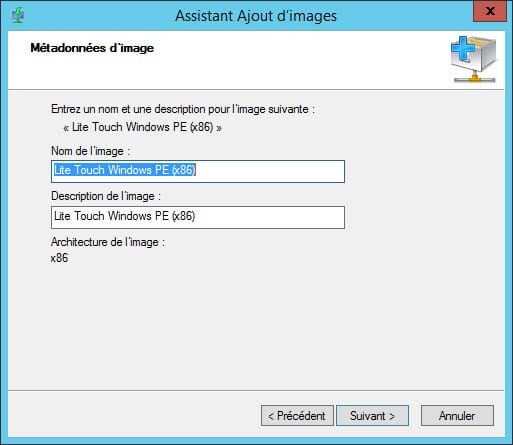

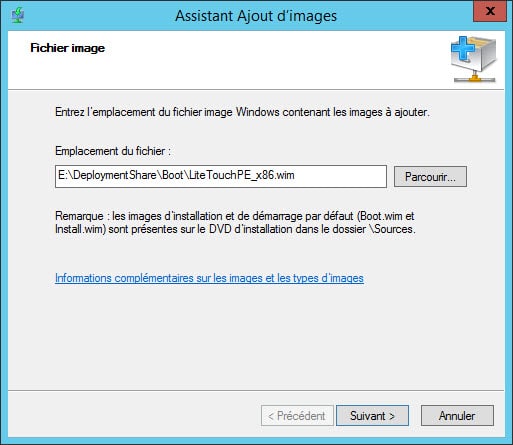

Votre image de boot a été précédemment générée via MDT, sélectionner l’image depuis E:\DeploymentShare\Boot\ et ajouter l’image avec les paramètres par défaut.

WDS-Ajouter-boot-img

WDS-Ajouter-boot-image

Une fois l’image de boot intégré à WDS, nous sommes fin prêts à démarrer notre déploiement.

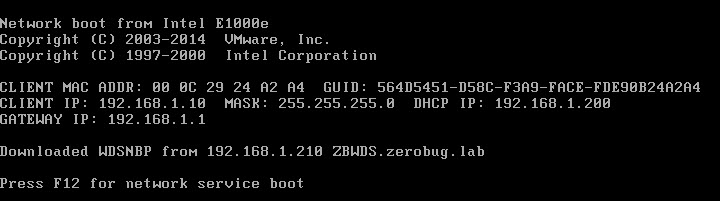

Démarrer un ordinateur branché sur votre réseau, et booter sur votre carte réseau (il est nécessaire qu’elle prenne en charge PXE). Vous serez invité à presser la touche F12 pour booter sur le serveur WDS.

Boot-PXE

Vous tomberez alors sur MDT.

MDT-Wizard

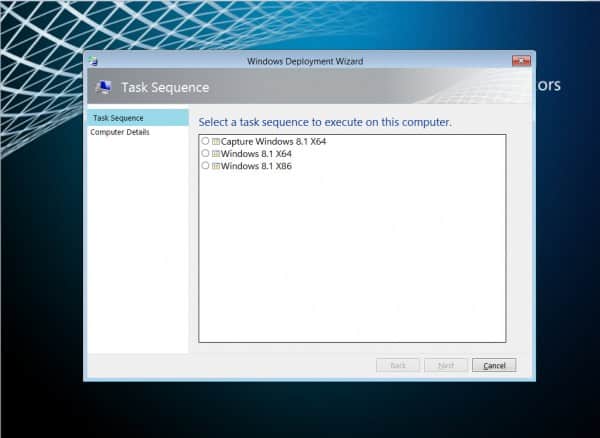

Vous retrouvez la liste de vos séquences de tâches, sélectionnez en une pour démarrer un déploiement.

MDT-Taches

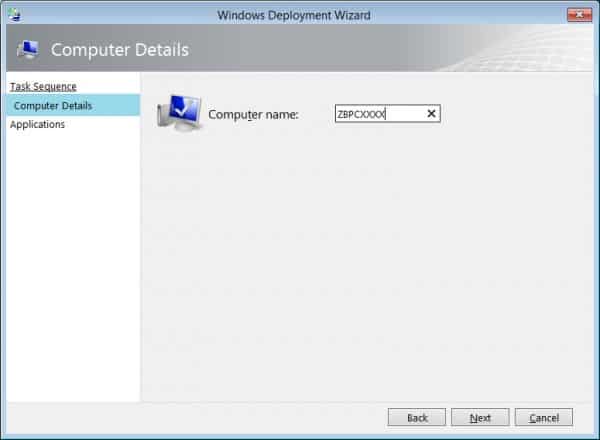

Personnaliser le nom du PC, celui-ci sera automatiquement join au domaine grâce aux personnalisations effectuées sur le fichier customsetting.ini

MDT-NamePC

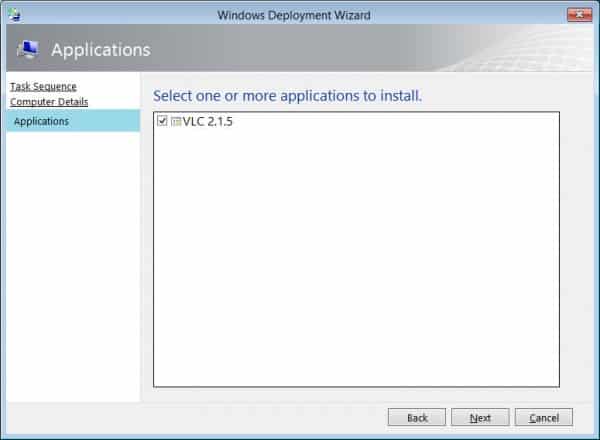

Selectionner les applications que vous souhaitez installer pendant le déploiement.

MDT-App

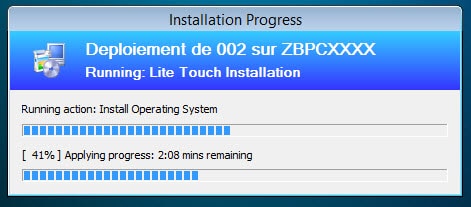

C’est parti ! Lorsque l’image est bien optimisée, on peut mettre 15 minutes pour un déploiement. Cela dépend, entre autres de la taille de l’image WIM que vous déployez.

Déploiement-en-cours

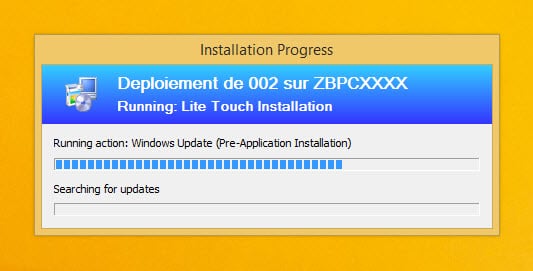

Une fois l’image déployée, l’ordinateur va rebooter sur Windows, ici selon les configurations que vous avez ajoutées, il est susceptible d’interroger votre serveur WSur pour mettre à jour l’image si elle ne l’est pas.

MDT-Update-WSUS

Pour finir, les applications seront installées.

MDT-App-install

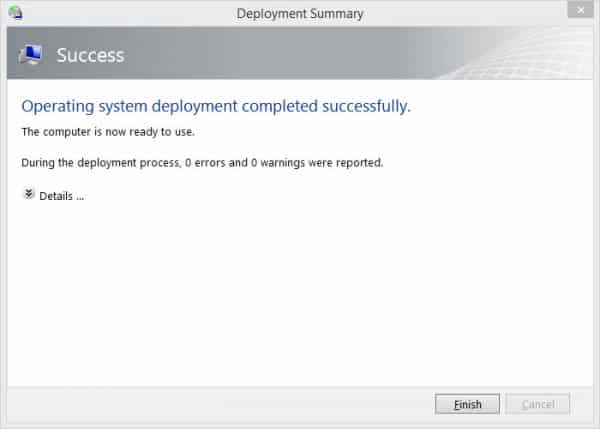

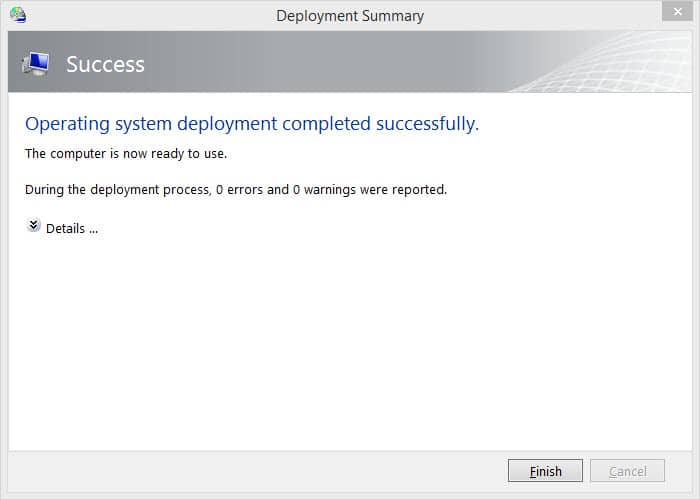

GoodJob ! Nous avons déployé avec succès une image Windows 8.1 personnalisée.

OS-DEPLOY-SUCCESSFULL

Source

Dans un prochain guide, nous verrons comment créer une image de référence (appelé aussi « master »).
